曲軸磁粉探傷機如何提高探傷效率？
點擊數：2864發布：2018-05-21 來源: 探傷機_磁粉探傷機_退磁機_射陽縣天源探傷設備制造廠

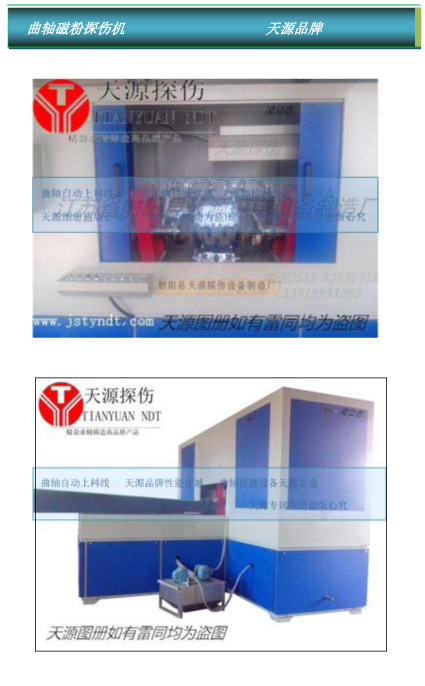

曲軸磁粉探傷機如何提高探傷效率？天源一款曲軸磁粉探傷機自動上料線效果很好。曲軸磁粉探傷機自動上料線是天源設計制造的專門用于曲軸探傷的檢測線，因為特制的自動上料，大大節省了勞動力，提高了探傷效率，將曲軸放入排料線上一次可排曲軸10根左右，設備工作按啟動件，PLC程序自動輸出指令上料定位，曲軸檢測結束，人工將曲軸吊入料框。此款探傷機外表高端大氣，探傷高效便捷。
曲軸磁粉探傷機自動上料線技術指標和技術參數：
|
序號 |
技術指標 |
技術參數 |
|
1 |
設備結構 |
臥式機電分體 |
|
2 |
場地要求 |
無中頻爐電磁波干擾 |
|
3 |
輸入電源 |
380V 50HZ 三相四線 |
|
4 |
周向磁化電流 |
AC：0一4000A無極可調，帶斷電相位控制功能 |
|
5 |
縱向磁化磁勢 |
AC：0一16000AT無極可調，帶斷電相位控制功能 |
|
6 |
磁化電流跟蹤精度 |
±5%以內 |
|
7 |
探傷節拍 |
8小時600件左右 |
|
8 |
暫載率 |
20% |
|
9 |
夾緊行程 |
行程0-100mm |
|
10 |
磁化方式 |
單周向、單縱向、復合磁化 |
|
11 |
轉動觀察 |
旋轉觀察速度：5-20rpm無級調 整 |
|
12 |
夾緊方式 |
氣動夾緊 |
|
13 |
退磁方式 |
遠離式退磁
|
|
14 |
退磁效果
|
退磁效果、剩磁≤3Gs
|
|
15 |
退磁時間 |
退磁時間≤5秒 |
|
16 |
紫外線強度 |
高強度LED紫外燈，距工件表面380mm處不小于1000μw/cm2 |
|
17 |
靈敏度 |
標準2號試片、50/100試片與人工裂紋試件顯示清晰 |
|
18 |
移動線圈 |
雙移動線圈 |
|
19 |
運行方式 |
手動與自動控制兩種 |
|
20 |
電極間距 |
0-1000mm可調 |
|
21 |
尾電極移動方式 |
自動控制 |
|
22 |
儲液箱 |
容量30升 |
|
23 |
總功率 |
滿負荷磁化時、瞬間電流28千瓦 |
|
24 |
設備顏色 |
用戶自定義 |
|
25 |
重量 |
約1550Kg |
|
26 |
設備外型尺寸 |
2000mm長X3000mm寬X2100mm高 |
|
27 |
使用環境 |
—10℃—+40℃，相對濕度≤80% |
|
28 |
貯存環境 |
溫度—20℃—60℃，相對濕度≤70%。無腐蝕性氣體粉塵污染 |
以上是我們在交付設備時拍攝的現場探傷效果，藝術效果探傷效果俱佳。曲軸如需探傷，請咨詢天源（0515-82336918），天源曲軸磁粉探傷機，有各種型號供您選擇，以上我們已介紹過一種單機型的曲軸磁粉探傷機，下個章節我們將再介紹一款曲軸磁粉探傷機，您可來電詳詢，亦可以定制屬于您曲軸探傷特定的磁粉探傷機。
