TYCDG-4000型曲軸磁粉探傷機
| |
產品詳情

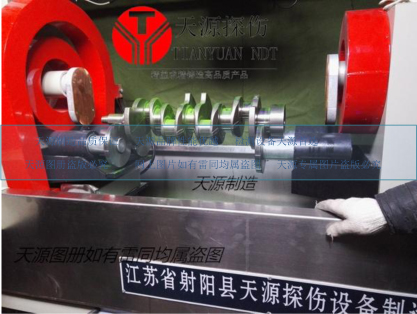

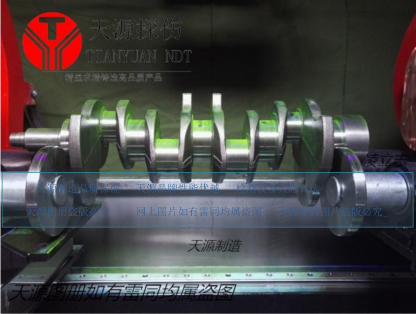

天源曲軸磁粉探傷機，是天源最新出廠的一款便捷高靈敏度的曲軸無損檢測探傷機，檢測尺寸在600mm—1200mm之間，主要檢查曲軸表面和近表面因鍛造、鑄造、毛壞、淬火、研磨、疲勞而引起的裂痕及夾渣等細微的缺陷。其優點是自動化程度高，曲軸吊樁到設備上，以下的動作均自動實現包括自動旋轉觀察。外加一只移動線圈，曲軸夾緊時線圈自動伸出套在曲軸上，磁化結束線圈自動縮回，檢測效率高、顯示效果好、使用方便、操作簡單。設計簡易自動開合暗室，移動式紫外燈，操作控制合可自行改變定位。

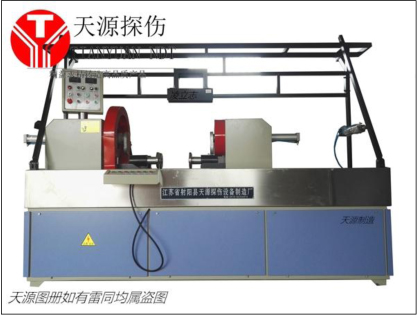

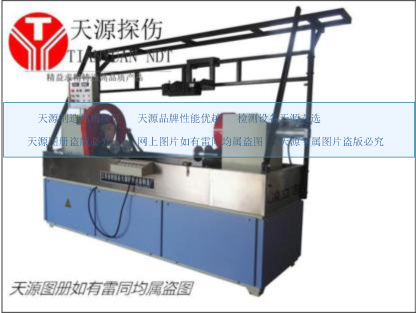

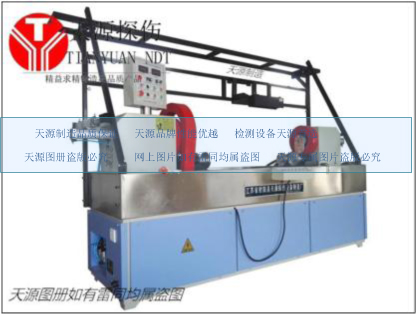

曲軸熒光磁粉探傷機采用機電一體固定臥式結構，設備主要由磁化電源、電氣控制系統、磁懸液噴淋及回收裝置、工件夾持磁化裝置、熒光裝置等組成，磁化電源采用可控硅變流技術，將高電壓小電流轉換成低電壓大電流，兩路電流均分別連續可調，并帶斷電相位控制，磁化電流的大小可直接在表頭上讀出?？刂葡到y(tǒng)由PLC控制。
技術參數
|
序號 |
技術指標 |
技術參數 |
|
1 |
輸入電源 |
380V 50HZ 三相四線 |
|
2 |
周向磁化電流 |
AC：0一4000A無極可調，帶斷電相位控制功能 |
|
3 |
縱向磁化磁勢 |
AC：0一1800AT無極可調，帶斷電相位控制功能 |
|
4 |
磁化電流跟蹤精度 |
±5%以內 |
|
5 |
探傷節拍 |
8小時500件左右 |
|
6 |
暫載率 |
20% |
|
7 |
夾緊行程 |
行程0-50mm |
|
8 |
磁化方式 |
單周向、單縱向、復合磁化 |
|
9 |
轉動觀察 |
旋轉觀察速度：5-20rpm無級調 整 |
|
10 |
夾緊方式 |
氣動夾緊 |
|
11 |
退磁方式 |
退磁線圈遠離式
|
|
12 |
退磁效果
|
退磁效果、剩磁≤3Gs
|
|
13 |
退磁時間 |
退磁時間≤5秒 |
|
14 |
紫外線強度 |
高強度LED紫外燈，距工件表面380mm處不小于1000μw/cm2 |
|
15 |
靈敏度 |
標準2號試片、50/100試片與人工裂紋試件顯示清晰 |
|
16 |
磁化線圈 |
內徑200mm |
|
17 |
移動線圈 |
內徑350mm |
|
18 |
運行方式 |
手動與自動控制兩種 |
|
19 |
電極間距 |
0-1300mm可調 |
|
20 |
尾電極移動方式 |
自動控制 |
|
21 |
儲液箱 |
容量30升 |
|
22 |
總功率 |
滿負荷磁化時、瞬間電流20千瓦 |
|
23 |
設備顏色 |
用戶自定義 |
|
24 |
重量 |
約1150Kg |
|
25 |
設備外型尺寸 |
2600mm長X1800mm寬X2200mm高 |
|
26 |
使用環境 |
—10℃—+40℃，相對濕度≤80% |
|
27 |
貯存環境 |
溫度—20℃—60℃，相對濕度≤70%。無腐蝕性氣體粉塵污染 |
|
28 |
場地要求 |
無中頻爐電磁波干擾 |
