天源轉向節無損檢測專用磁粉探傷機交付使用效果好

點擊數:2888發布:2018-06-27 來源: 探傷機_磁粉探傷機_退磁機_射陽縣天源探傷設備制造廠

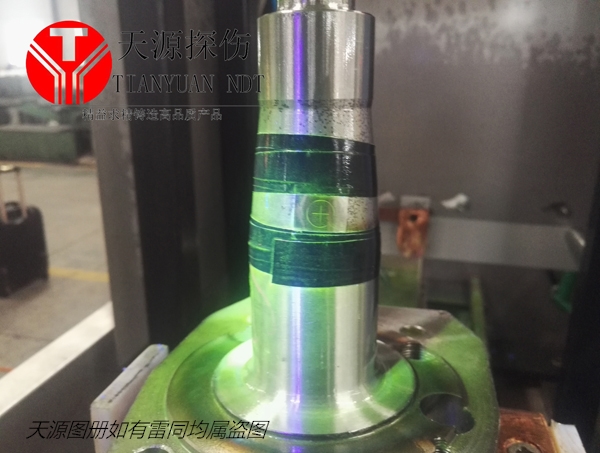

  天源牌轉向節無損檢測專用磁粉探傷機交付使用,客戶稱探傷效果好。

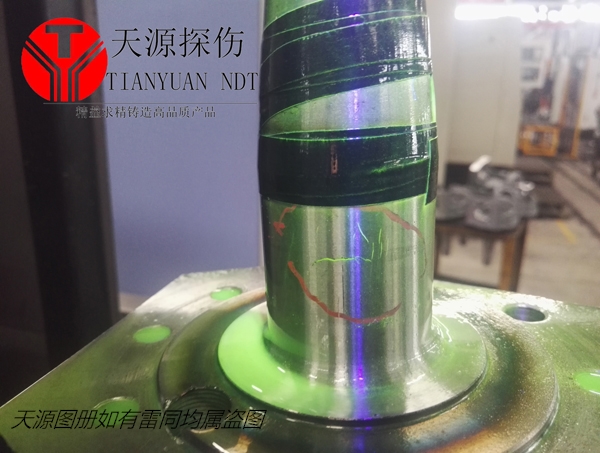

 汽車轉向節磁粉探傷機屬于專用檢測探傷設備,同時可對相同類零件如:轉向節、軸間差速器前殼、差速器右殼、差速器左殼、圓盤類零件、軸承環、軸承套圈進行磁粉探傷。檢查零件表面和近表面因鑄造、鍛造、鍛壓、淬火、研磨、加工、疲勞而引起的裂痕及夾渣等細微的缺陷。

汽車轉向節磁粉探傷機屬于立式機電分體,根據磁粉探傷原理和JB/T8290-1998的要求設計制造的,設備新增加自動旋轉,旋轉速度任意可調,大大提高了檢測效率。操作簡單一鍵啟動,汽車轉向節放到上料臺上,整個工藝流程均由PLC控制,如工件進入磁化區、上穿棒線圈自動下降、噴灑磁懸液、磁化、退棒、退磁、工件回到上料位、旋轉觀察、下料。

汽車轉向節磁粉探傷機主要有以下部分組成:電源控制柜(包括 :操作站、控制主板和主電源板)、磁化夾持裝置(包括:夾緊機構、縱向磁化器、周向磁化器機構等) 、控制系統(歐姆龍PLC)、可編程顯示器(10 寸,彩色)與 PLC 可編程控制器通訊,將 PLC 可編程序直接顯示,可自動或手動完成充磁、退磁、夾緊、松開、噴淋、輸送、復位等功能 、磁懸液噴灑系統 、手提紫外燈、上料工位移動系統 、工件旋轉系統 、自動退磁系統 。





轉向節磁粉探傷機主要技術指標:
本機按照《中華人民共和國國家標準磁粉探傷機》(GB/T8290—1998)制造。
輸入電源:三相四線 380V±10%   50Hz,小于110A。
探傷節拍:10秒/件(上下料與觀察時間除外)
暫載率:20%。
觸模屏:可編程顯示器(10 寸,彩色)與 PLC 可編程控制器通訊,將 PLC 可編程序直接顯示,可自動或手動完成充磁、退磁、夾緊、松開、噴淋、輸送、復位等功能
周向磁化電流:AC  0—4000A,連續可調(帶斷電相位控制),磁化電流數字顯示
縱向磁化磁勢:AC:0-16000AT(有效值),連續可調,帶斷電相位控制。磁化電流數字顯示
退磁方式:衰減式自動退磁。
退磁效果:剩磁≤3Gs。
穿棒行程:夾緊行程0-450mm。
夾緊方式:氣動夾緊(氣源用戶自備30.4MPa)。
電極間距: 0—450 mm。
磁化方式:單周向磁化,單縱向磁化和復合磁化。
磁化線圈:磁化線圈內徑300mm。
觀察轉動:先進的直角電機與齒輪配合自動旋轉,以保證全方位觀察,n=4—6rpm,旋轉速度根據檢測時間的需要任意可調。
紫外線強度:工件表面離紫外燈泡380mm處強度不低6000uw/cm2。
上料臺移動方式:氣動移動,行程0—550。
    運行方式:手動、自動兩種。
氣源氣壓: 0.4—0.8MP。
支架載重:80Kg以內
磁懸液桶:容量30升
總重量:1800Kg
總功率:磁化時瞬間電流最大36千瓦
外形尺寸:2000mm長X1400mm寬X2100mm高
靈敏度測試:按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定,以30/100的A型試片測試,在工件的任意方位顯示清晰。
