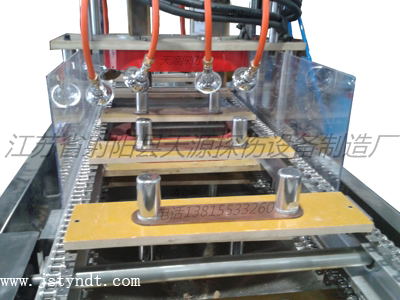

前面章節介紹了軸承環磁粉探傷機幾種機型，都是單個軸承環一次性探傷，下面介紹的這款磁粉探傷機，是一次可以探傷多個軸承環的兩工位流水線磁粉探傷機，大大提高了探傷效率。

    軸承環磁粉探傷機主要功能：

    軸承環磁粉探傷機為兩工位立式流水線探傷，操作簡單、自動化程度高、檢測效率大、安全可靠等特點。針對工件表面近表面因鑄造、鍛壓、淬火、研磨、疲勞等引起的各種裂紋、夾渣等極細微的缺陷。全方位檢測，安全無漏檢。

    該軸承環磁粉探傷機以可編程控制器（PLC）為核心，根據工件檢測工藝，由傳感器送給信息，經PLC處理、判斷分別控制相關的機械動作，根據周、縱向磁化的設定參數，利用專用可控硅移相觸發集成電路控制周、縱向控硅觸發電路，輸出觸發脈沖。

    軸承環磁粉探傷機主要特點：

    本機采用低壓大電流的輸出方式，電流、安匝數可調。

    運行程序：手動和自動二種。自動程序?yàn)椋荷狭隙ㄎ弧斔汀鷬A緊→噴灑→磁化→松開→輸送→工件進入觀察臺→觀察→進入退磁線圈→下料。

    主電路為無觸點控制、無噪音、設備性能穩定?？v向磁化器：由兩只長方型磁軛線圈構成。

     周向磁化器：由四只高錫錫鋼片和四只通電電極板構成。工件輸送機構：用鏈條和減速機作動力在磁性開關的作用下，實現工件輸送和精確定位。氣動機構：由氣缸、電磁閥、調速閥、氣源處理組件等構成，用于工件夾緊，實現周向通電磁化，確保探傷靈敏度。

    軸承環磁粉探傷機主要技術指標：

    周向磁化電流AC：0—3000A連續可調，帶斷電相位控制（無漏檢）?？v向磁化磁勢AC：0—16000AT連續可調，帶斷電相控制（無漏檢）。電源：三相四線，380V±10%，50HZ，約100A。探傷節拍：一次二只日產8小時不少于5000件。

    電極間距：0—200mm。磁化原理：通電、磁軛法。

    磁化方式：周向磁化二只工件分別通電、縱向磁化、復合磁化三種可靈活選用。

    紫外線強度：距工件380mm處紫外線強度不少于800μW/cm2。

    靈敏度測試：按中華人民共和國機械行業標準JB/T6065—92《磁粉探傷用標準試片》規定，以標準2號A型試片測試，顯示清晰。

退磁：退磁機遠離式退磁。剩磁：Br≤0.2mT。

    軸承環磁粉探傷機根據軸承環自身的特點以及探傷的要求有多種多樣的機型，您可以到天源探傷設備制造廠咨詢（咨詢熱線：051-82336918），定制您所需要的磁粉探傷機。
