產品詳情

磁粉探傷機

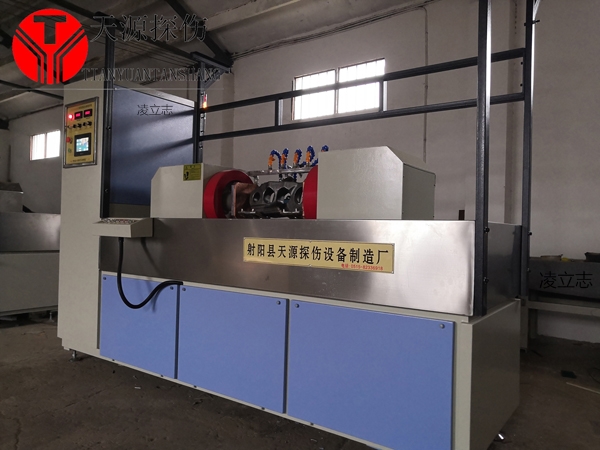

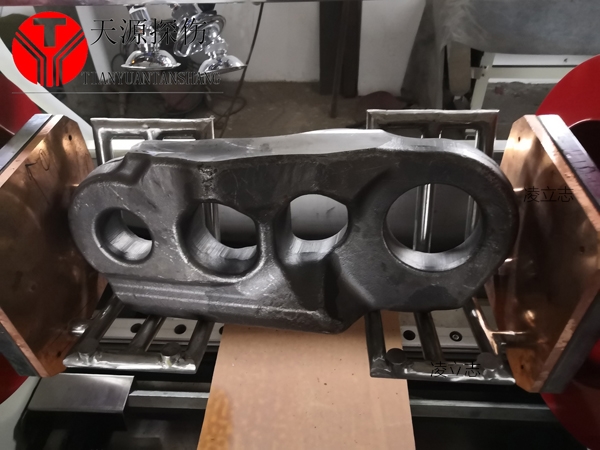

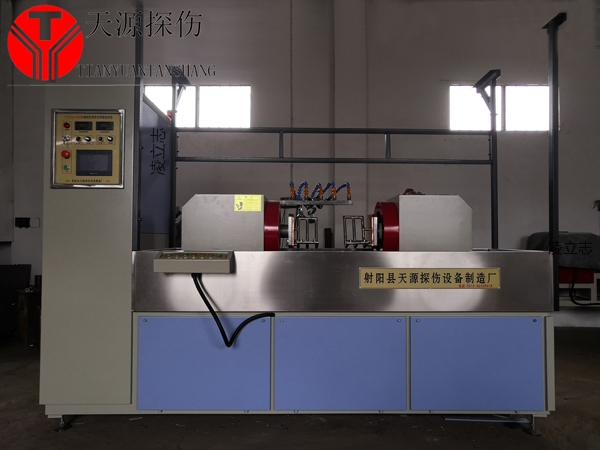

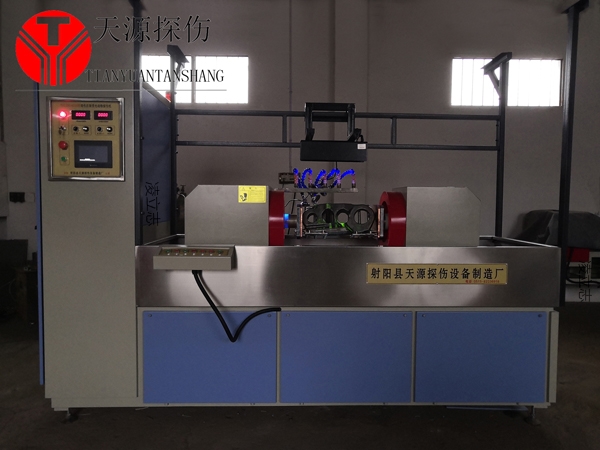

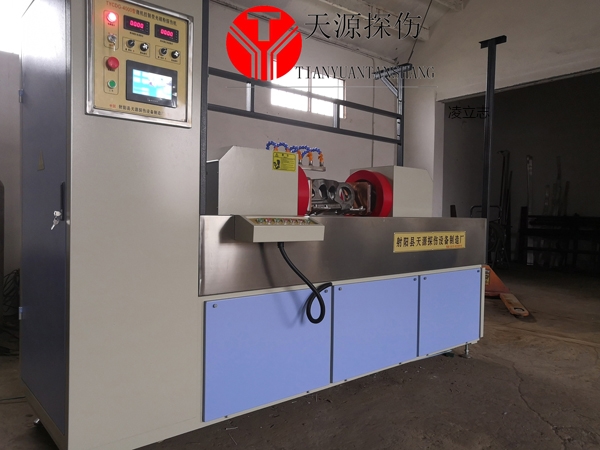

該設備為重型鏈軌節磁粉探傷機，對重型鏈軌節整個表面及內孔全方位進行探傷檢測。鏈軌節長度在500mm以內，直徑在200mm以內

本機按照《中華人民共和國國家標準磁粉探傷機》（GB/T8290—1998）制造。設備采用觸摸屏工藝程序輸入、數字顯示電流值、PLC集中控制、操作面配手動控制合使用方便。鏈軌節立式專用夾具。

主要指標；三相四線 380V±10%   50Hz，小于110A。

1、暫載率：20%。

2、周向磁化電流：AC  0—4000A，連續可調(帶斷電相位控制)，數字表顯示電流大小。

3、縱向磁化磁勢：AC：0－16000AT（有效值），連續可調，帶斷電相位控制，數字表顯示電流大小。

4、退磁方式：設備自帶退磁功能，可自動退磁也可手動退磁。

5、退磁效果：剩磁≤3Gs。    6、夾緊行程：0-50mm。

7、夾緊方式：氣動夾緊（氣源用戶自備30.4MPa）。

8、電極間距： 0—600 mm，按左右移動按鈕自動調節。

9、磁化方式：?jiǎn)沃芟虼呕?，單縱向磁化和復合磁化。

10、磁化線圈：磁化線圈內徑300mm。

11、轉動：由擺線針輪減速機實現兩邊電極夾緊狀態下同步旋轉，以保證全方位觀察，n=4—6rpm。（按點動停止，松開繼續轉動一圈360度，全方位裂紋觀察無死角）

12、紫外線強度：LED紫外燈，固定在磁化區上方同時可整體左右移動。工件表面離紫外燈380mm處強度不低4000uw/cm2。

13、電極移動方式：直線導軌與直線滑塊電動移動。

    14、運行方式：手動、自動兩種運行程序。

15、氣源氣壓： 0.4—0.8MP。

16、支稱架載重：60Kg以內。

17、磁懸桶：容量30升，放置于設備后側，方便使用與維護。

18、總重量：1800Kg。

19、總功率：磁化時瞬間電流滿負荷36千瓦。

20、設備顏色：乳白為底色與深藍相配（或指定顏色）。

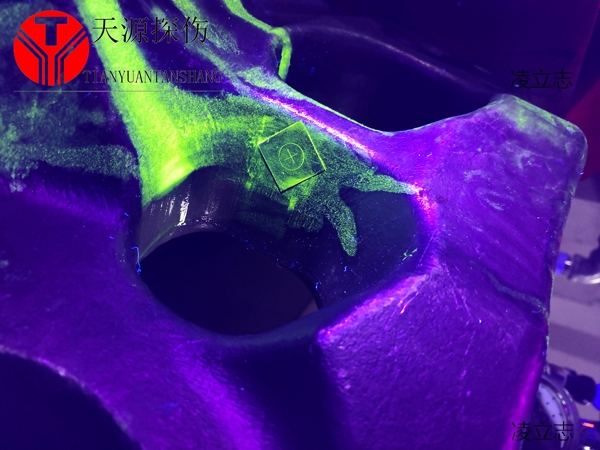

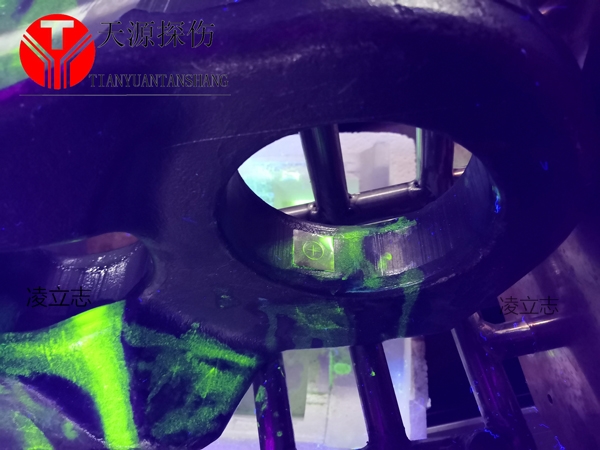

21、靈敏度測試：按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，以15/50的A型試片（或30/100）測試，在工件的任意方位十字全圓顯示清晰。

設備鏈軌節探傷分辨率高、檢測效果好、顯示清晰標準試片顯示100%十字全圓，試件裂紋顯示清晰。外形美觀大方操作簡單。
