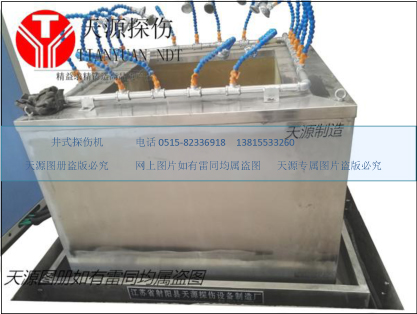

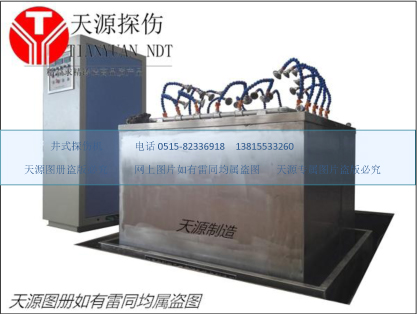

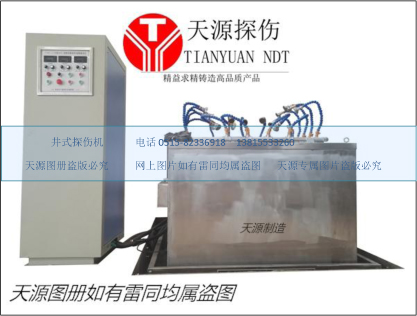

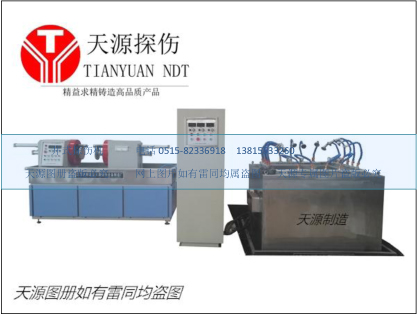

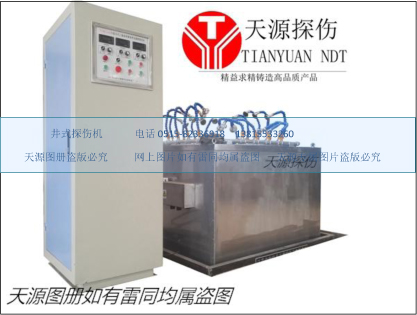

井式旋轉磁場磁粉探傷機
|
產品詳情
設備名稱:井式旋轉磁場磁粉探傷機
設備型號:TYMTJ-III型
設備規格:1800mmX1400mmX1900mm
井式旋轉磁場描述
井式磁粉探傷機具有工件垂直吊掛,不須摘鉤即可探傷,操作簡便效率高。探傷時被探傷鉤體、鉤舌與鉤尾框或異形工件垂直吊掛,可在車鉤零件轉運或上檢修作業線的過程中完成探傷,檢測效率高;同時由于采用垂直吊掛方式,使得磁懸液回流更集中,便于磁懸液的收集,減少了浪費。旋轉磁場車鉤零件探傷機主要由旋轉磁場磁化裝置,磁化變壓器,可控硅調流控制系統,PLC程序控制及顯示系統,磁懸液噴淋、回收系統等組成,可根據用戶需要加裝探傷監控系統,該探傷機具有很好的剛性,技術先進,運行可靠;整機設計制造符合JB/T8290-2011《磁粉探傷機》國家標準。
滿足形狀復雜大型類工件或鉤舌與鉤尾框零件探傷的要求。探傷機滿足鉤舌與鉤尾框零件探傷機采用了旋轉磁場對車鉤零件進行磁化,滿足形狀復雜的車鉤零件探傷部位外表面上任一方向上的缺陷,都有磁場與之垂直,從而獲得較高的探傷可靠性。為保證磁場強度,選用了“連續旋轉磁場”的磁化方式,磁化電流由調壓模塊控制,磁化電流大小可根據工件要求隨時調整;整個探傷過程由PLC可編程控制器控制,實現了噴液、磁化、間歇的自動循環。
井式旋轉磁場磁粉探傷機 技術參數 |
整機結構:臥式機電一體
電源電壓:三相交流380V±10% 50Hz
輸入電流:瞬間最大電流80A
輸出電源:
X向額定磁化:≥2KA/M 或2.5 mT AC工件表面磁場強度或磁感應強度 可調
Y向額定磁化:≥2KA/M 或2.5 mT AC工件表面磁場強度或磁感應強度 可調
Z向額定磁化:≥2KA/M 或2.5mT AC 工件表面磁場強度或磁感應強度可調
暫載率:20%
磁化方式: 復合旋轉磁場磁化、單向磁化等磁化方式。
探傷靈敏度: 能發現鉤舌與鉤尾框表面允許存在的最大開口自然缺陷或測定各向額定磁場:≥2KA/M 或2.5 mT AC 均可。
三維磁器窗口尺寸:1000mm*1000mm*1000mm(內窗)。
磁化原理:轉磁場感旋應法。
磁化有效長度:700mm-950mm
紫外線強度:手提紫外燈距工件380mm處紫外線強度不少于3000μW/cm2。
退磁方式:遠離式自動退磁;
退磁效果:≤0.3mT。
磁化工作方式:通斷比1-3s/3-5s
自動噴淋,并配有手動噴淋。
整機絕緣電阻:≥2MΩ
磁懸液濃度:熒光磁粉2-3克/升
磁懸液箱設計有效容積:50l
設備配色:GSB05-1426-2001漆膜顏色標準29G09乳白色深藍色相配。
靈敏度測試:按中華人民共和國機械行業標準JB/T6065—92《磁粉探傷用標準試片》規定,以標準3號O型試片測試顯示。確保工件的裂紋檢測靈敏度。
使用環境:—10℃—+40℃,相對濕度≤80%。
貯存環境:溫度—20℃—60℃,相對濕度≤70%。無腐蝕性氣體粉塵和強力高頻電磁污染。
運行程序:
手動和自動二種。
自動程序為:
人工上料—磁化一—噴灑——磁化——觀察——自動退磁——出料
