曲軸磁粉探傷機TYCDG-4000型
|
產品詳情
曲軸磁粉探傷設備,檢測尺寸在600mm—1200mm之間,主要檢查曲軸表面和近表面因鍛造、鑄造、毛壞、淬火、研磨、疲勞而引起的裂痕及夾渣等細微的缺陷。其優點是自動化程度高,曲軸吊樁到設備上,以下的動作均自動實現包括自動旋轉觀察。外加一只移動線圈,曲軸夾緊時線圈自動伸出套在曲軸上,磁化結束線圈自動縮回,檢測效率高、顯示效果好、使用方便、操作簡單。設計簡易自動開合暗室,移動式紫外燈,操作控制合可自行改變定位。
曲軸熒光磁粉探傷設備采用機電一體固定臥式結構,設備主要由磁化電源、電氣控制系統、磁懸液噴淋及回收裝置、工件夾持磁化裝置、熒光裝置等組成,磁化電源采用可控硅變流技術,將高電壓小電流轉換成低電壓大電流,兩路電流均分別連續可調,并帶斷電相位控制,磁化電流的大小可直接在表頭上讀出??刂葡到y(tǒng)由PLC控制。
技術指標
輸入電源:380V 50HZ 三相四線
周向磁化電流:AC:0一4000A無極可調,帶斷電相位控制功能
縱向磁化磁勢:AC:0一1800AT無極可調,帶斷電相位控制功能
磁化電流跟蹤精度:±5%以內
探傷節拍:8小時500件左右
暫載率:20%
夾緊行程:行程0-50mm
磁化方式:?jiǎn)沃芟?、單縱向、復合磁化
轉動觀察:旋轉觀察速度:5-20rpm無級調整
夾緊方式:氣動夾緊
退磁方式:退磁線圈遠離式
退磁效果:剩磁≤3Gs
退磁時間:退磁時間≤5秒
紫外線強度:高強度LED紫外燈,距工件表面380mm處不小于1000μw/cm2
靈敏度:標準2號試片、50/100試片與人工裂紋試件顯示清晰
磁化線圈:內徑200mm
移動線圈:內徑350mm
運行方式:手動與自動控制兩種
電極間距:0-1300mm可調
尾電極移動方式:自動控制
儲液箱:容量30升
總功率:滿負荷磁化時、瞬間電流20千瓦
設備顏色:用戶自定義
重量:約1150Kg
設備外型尺寸:2600mm長X1800mm寬X2200mm高
使用環境:—10℃—+40℃,相對濕度≤80%
貯存環境:溫度—20℃—60℃,相對濕度≤70%。無腐蝕性氣體粉塵污染
場地要求:無中頻爐電磁波干擾

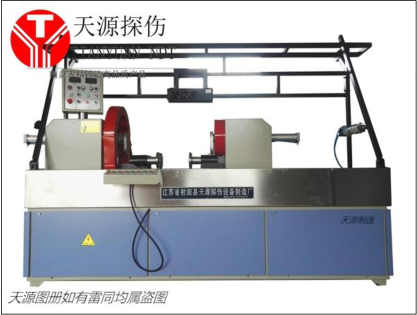

產品設備圖片
