1

制造標準

熒光磁粉探傷機在設計中符合ＧＢ/Ｔ15822.3—2005《磁粉檢測》和JB/T8290—1998《磁粉探傷機》技術條件

2

設備結構

機電分體分列臥式

3

操作人員要求

2人操作，1人上料、1人觀察裂紋

4

輸入電源

380V 50HZ 三相四線

5

周向磁化電流

AC：0一2000A連續可調

6

縱向磁化電流

DC：0-16000連續可調

7

設備暫載率

20%

8

磁化方式

一次一只、周縱向全方位磁復合磁化

9

運行方式

自動控制與手動控制

10

夾緊行程

40-60mm

11

夾緊方式

氣動夾緊

12

磁化線圈

內徑200mm

13

退磁方式

退磁機自動輸送退磁

14

退磁效果

退磁效果、剩磁≤2Gs

15

觀察

小滾子手拿觀察，大而重的滾子可手動轉動觀察

16

探傷節拍

（檢測時間除外）4500件左右/每班

19

滾子鏈距托輪

根據工件尺寸可調換鏈距托輪工裝[小滾子一套工位（紫銅V型塊），大滾子一套工位（尼龍滾子支承，方便大滾子的轉動觀察），兩組可自行轉換]

20

顯示效果

標準2號試片、15/50或50/100試片與人工裂紋檢測清晰顯示

21

工藝流程

兩種：手動控制：按鈕實現單個動作。自動程序：人工上料：自動輸送--定位--夾緊--噴灑--磁化--輸送--下滑到觀察區--觀察裂紋--放退磁線圈退磁下料到料框

22

紫外線強度

距工件380mm處紫外線強度不少于2000μW/cm2

24

總功率

滿負荷磁化時、瞬間電流16千瓦

25

設備顏色

用戶自定

26

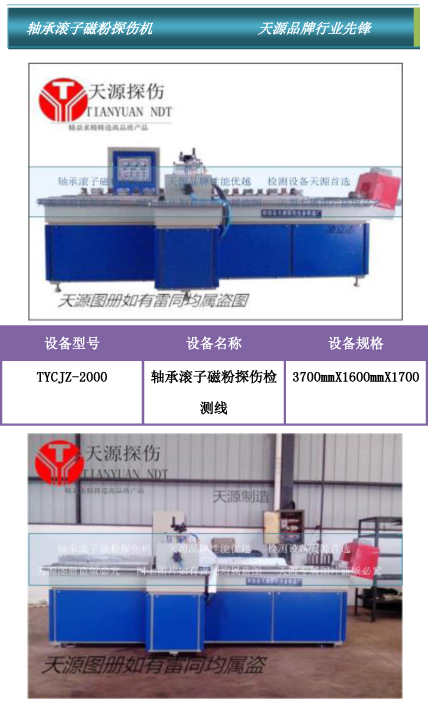

設備外形尺寸

3700mm長X 1600mm寬 X1700mm高

27

設備總重量

1400Kg

28

使用環境

—10℃—+40℃，相對濕度≤80%

29

貯存環境

溫度—20℃—60℃，相對濕度≤70%。無腐蝕性氣體粉塵污染
