磁粉探傷機-彈簧無損檢測專用磁粉探傷機
|
產品詳情

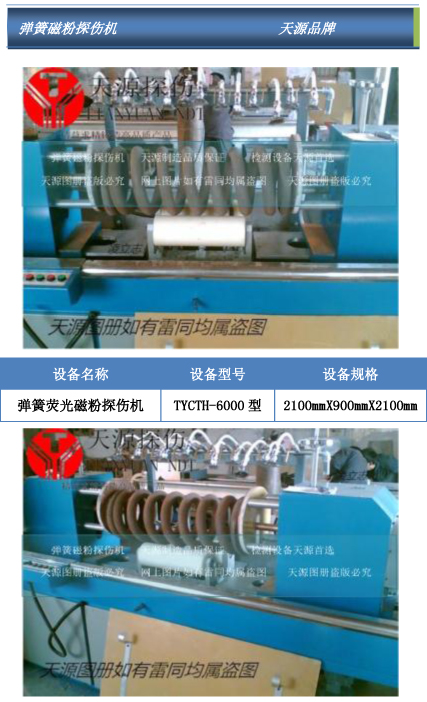

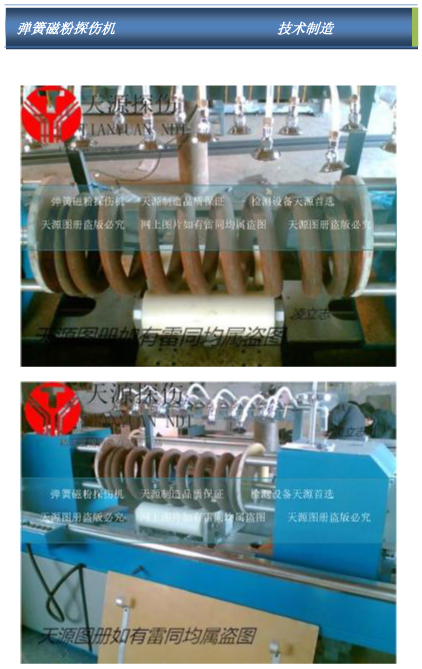

該彈簧探傷機為6000型熒光磁粉探傷機,鐵路機車彈簧探傷,檢測范圍在:簧徑Ф40mm-Ф60mm。彈簧外徑ФФ200mm-Ф500mm。彈簧自由高Ф400mm-Ф800mm。重量100-200Kg。檢測要求鍛壓、鍛造、淬火、研磨、加工疲勞而引起的裂痕及夾渣等細微的缺陷。彈簧磁粉探傷機的磁化方式有所不同,彈簧中心須穿棒探傷表面和近表面就會產生沿圓周方向的磁場,用于檢測沿工件軸向缺陷;在工件中通過電流,此電流產生的磁場就可檢測工件料的周向裂紋。當兩種磁場同時施加于工件時,因周、縱向磁化電流具有一定的相位差,在工件表面可形成復合旋轉磁場,可一次性發現表面近表面所有方向的缺陷。結構設計合理,夾持磁化穩定可靠。
彈簧磁粉探傷機技術指標及參數:
序號 |
技術指標 |
技術參數 |
1 |
探傷工件 |
彈簧、機車彈簧、機械彈簧 |
2 |
外形結構 |
機電一體立式 |
3 |
輸入電流 |
三相四線,380V±10%,50HZ,約200A |
4 |
通電磁化電流 |
(AC)6000A連續可調,帶斷電相位控制 |
5 |
穿棒磁化磁勢 |
(AC)0—18000AT連續可調。帶斷電相位控制 |
6 |
暫載率 |
30% |
7 |
夾緊方式 |
氣動夾緊,氣壓0.4—0.10Mpa可調 |
8 |
穿棒行程 |
0-850mm |
9 |
退磁方式 |
遠離式退磁 |
10 |
退磁效果 |
剩磁≤3Gs |
11 |
電極間距 |
0-1000mm |
12 |
升降方式 |
電動 |
13 |
旋轉速度 |
5-10rpm(可調) |
14 |
磁化原理 |
通電、磁軛法 |
15 |
磁化方式 |
周向磁化、縱向磁化、復合磁化三種 |
16 |
運行方式 |
兩種:手動控制:按鈕實現單個動作。 自動程序:人工上料:穿棒夾緊--噴灑--磁化—退棒—轉動觀察--退磁--下料 |
17 |
控制方式 |
PLC機集中程序,自動控制 |
18 |
紫外線強度 |
LED紫外燈距工件380mm處紫外線強度不少于3000μW/cm2 |
19 |
靈敏度測試 |
按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定,以15/50的A型試片測試,在工件的任意方位顯示清晰 |
20 |
磁懸液桶 |
探傷載液容量30升 |
21 |
設備整體顏色 |
用戶自定 |
22 |
設備外形尺寸 |
2100mm長X 900mm寬 X2100mm高 |
23 |
設備總重量 |
1600Kg |
24 |
使用環境 |
—10℃—+40℃,相對濕度≤80% |
25 |
貯存環境 |
溫度—20℃—60℃,相對濕度≤70%。無腐蝕性氣體粉塵和強力高頻電磁污染 |
26 |
設備使用場地 |
應無中頻爐電磁波干擾 |
