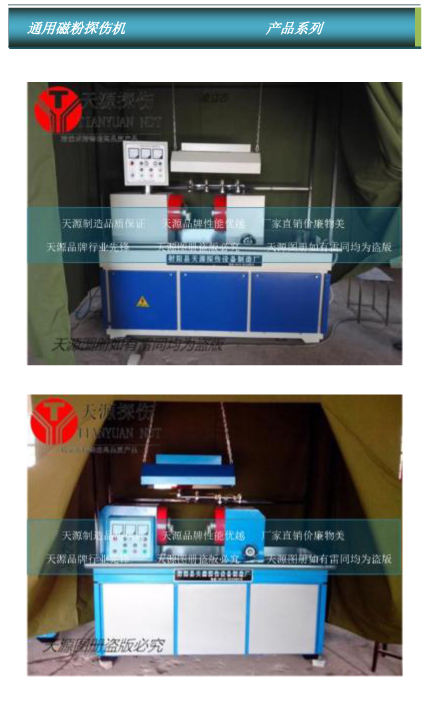

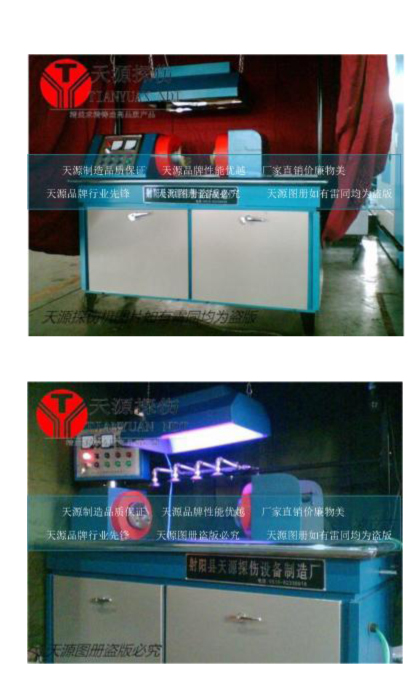

該磁粉探傷機是一款TYCJW-2000型微機控制通用型磁粉探傷機,是一臺常規通用型的磁粉探傷機,所為通用是指探傷的范圍比較廣,能夠檢測20mm到700mm長的工件,工件形狀差異不大的,都能夠在常規機上實現探傷檢測。適用于各種導磁性材料制成的零部件,能檢查出零件表面和近表面包括原材料因鍛壓、淬火、研磨、加工疲勞而引起的裂痕及夾渣等細微的缺陷。本機采用機電一體固定臥式結構,設備主要由磁化電源、電氣控制系統、磁懸液噴淋及回收裝置、工件夾持磁化裝置、熒光裝置等組成,磁化電源采用可控硅變流技術,將高電壓小電流轉換成低電壓大電流,兩路電流均分別連續可調,并帶斷電相位控制,磁化電流的大小可直接在表頭上讀出。控制系統由PLC集中控制,機器的各動作如夾緊、松開、噴液、磁化、退磁等動作均通過PLC控制,機器配有各動作的手動操作按鈕。機器配腳踏開關,操作簡單方便。
TYCJW-2000通用型磁粉探傷機技術指標及參數:
序號 |
技術指標 |
技術參數 |
1 |
設備主體結構 |
機電一體 |
2 |
輸入電流 |
三相四線,380V±10%,50HZ |
3 |
周向磁化電流 |
(AC)0—2000A連續可調,帶斷電相位控制 |
4 |
縱向磁化磁勢 |
縱向磁化磁勢(AC)0—20000AT連續可調,帶斷電相位控制 |
5 |
探傷節拍 |
是探傷工件大小決定,8小時每班約2000只左右 |
6 |
暫載率 |
20% |
7 |
整機絕緣電阻 |
≥2MΩ |
8 |
氣源氣壓 |
0.4MP |
9 |
夾緊方式 |
氣動夾緊 |
10 |
夾緊行程 |
0-50mm |
11 |
退磁方式 |
遠離式退磁 |
12 |
退磁效果 |
剩磁≤3Gs |
13 |
電極間距 |
0—600mm |
14 |
電極移動方式 |
絲杠手搖 |
15 |
縱向磁軛線圈 |
線圈內徑200mm |
16 |
磁化原理 |
通電、磁軛法 |
17 |
磁化方式 |
周向磁化、縱向磁化、復合磁化 |
18 |
運行方式 |
兩種:手動控制:實現單個動作。 自動程序:人工上料:自動夾緊--噴灑、磁化松夾--觀察--下料 |
19 |
控制方式 |
PLC機集中程序,自動控制。也可手動控制 |
20 |
紫外線強度 |
距工件380mm處紫外線強度不少于1000μW/cm2 |
21 |
靈敏度測試 |
按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定,以15/50的A型試片測試,在工件的任意方位顯示清晰 |
22 |
磁懸液桶 |
探傷載液容量40升 |
23 |
總功率 |
滿負荷磁化時、瞬間電流16千瓦 |
24 |
設備整體顏色 |
用戶自定 |
25 |
設備外形尺寸 |
2200mm長X 800mm寬 X2200mm高 |
26 |
設備總重量 |
880Kg |
27 |
使用環境 |
—10℃—+40℃,相對濕度≤80% |
|
貯存環境 |
溫度—20℃—60℃,相對濕度≤70%。無腐蝕性氣體粉塵污染 |
天源牌通用磁粉探傷機的機型大方美觀,價格實惠,使用操作方便快捷,多年來深受客戶好評。
