齒輪軸磁粉探傷機-天源探傷設備制造廠
| |
產品詳情

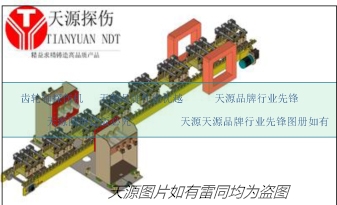

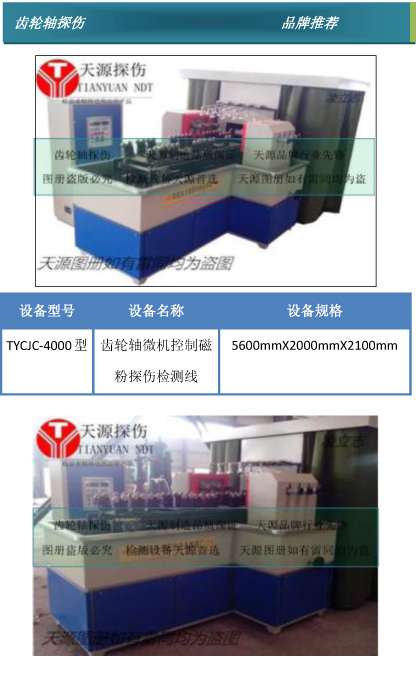

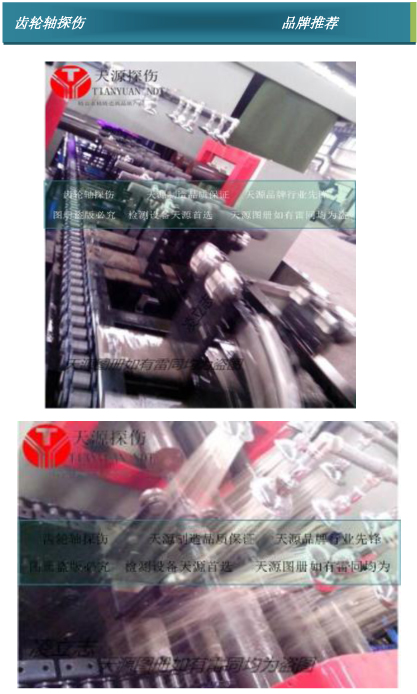

這是天源設計制造的高效探傷機檢測線，針對大數量高效率要求的齒輪軸探傷。天源這款齒輪軸微機控制磁粉探傷機檢測線：全長為5600mm。（一組為3只齒輪軸、同時輸送、同時磁化、同時下料）共設8個工位、上料二組工位、磁化工位一組、觀察等待三組工位、退磁工位一組、下料工位一組，整體一個循環是16組。不銹鋼支撐輪中心帶有微型軸承，支架左右上下可調，輸送速度變頻可調，使用方便。設備操作人員設定2人，1人上料、1人觀察，下料自動輸送進入料框。設備特點是：檢測效率高，運行速度平穩，結構合理，經久耐用。
下面是齒輪軸探傷機檢測線的技術指標和參數
|
序號 |
技術指標 |
技術參數 |
|
1 |
設備主體結構 |
電源控制柜與主機分體臥式 |
|
2 |
輸入電流 |
三相四線，380V±10%，50HZ |
|
3 |
周向磁化電流 |
（AC）0—4000A連續可調，帶斷電相位控制 |
|
4 |
縱向磁化磁勢 |
縱向磁化磁勢（AC）0—20000AT連續可調，帶斷電相位控制 |
|
5 |
探傷節拍 |
8小時每班約6000只左右 |
|
6 |
暫載率 |
20% |
|
7 |
整機絕緣電阻 |
≥2MΩ |
|
8 |
氣源氣壓 |
0.6MP |
|
9 |
夾緊方式 |
氣動夾緊 |
|
10 |
夾緊行程 |
雙向夾緊0-50mm |
|
11 |
退磁方式 |
遠離式退磁 |
|
12 |
退磁效果 |
剩磁≤3Gs |
|
13 |
電極間距 |
0—450mm |
|
14 |
電極移動方式 |
絲杠手搖 |
|
15 |
縱向磁軛線圈 |
線圈內徑200mmX300mm |
|
16 |
磁化原理 |
通電、磁軛法 |
|
17 |
磁化方式 |
周向磁化、縱向磁化、復合磁化 |
|
18 |
運行方式 |
兩種：手動控制：實現單個動作。 自動程序：人工上料：自動輸送--夾緊--噴灑--磁化--松夾—輸送—手動轉動觀察--下料 |
|
19 |
控制方式 |
PLC機集中程序，自動控制。也可手動控制 |
|
20 |
紫外線強度 |
距工件380mm處紫外線強度不少于1000μW/cm2 |
|
21 |
靈敏度測試 |
按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，以15/50的A型試片測試，在工件的任意方位顯示清晰 |
|
22 |
磁懸液桶 |
探傷載液容量40升 |
|
23 |
總功率 |
滿負荷磁化時、瞬間電流30千瓦 |
|
24 |
設備整體顏色 |
用戶自定 |
|
25 |
設備外形尺寸 |
5600mm長X2000mm寬 X2100mm高 |
|
26 |
設備總重量 |
2800Kg |
|
27 |
使用環境 |
—10℃—+40℃，相對濕度≤80% |
|
|
貯存環境 |
溫度—20℃—60℃，相對濕度≤70%。無腐蝕性氣體粉塵污染 |
齒輪軸磁粉探傷機高效高靈敏度，適用于對大批量全檢的齒輪軸探傷，大大的提高了探傷效率和探傷效果。是您選購齒輪軸探傷機的理想選擇。
