TYCJW-6000前后橋磁粉探傷機
| |
產品詳情
該探傷機是我司專業研制的前橋前軸磁粉探傷機，2米長前橋前軸檢測時一次性全方位磁化，4只線圈2只固定2只移動，磁化時移動線圈同時伸出，磁化結束同時縮回，前橋夾緊系統是我司研制的一套專業針對前橋探傷的夾緊機構，前橋在旋轉觀察時平穩轉動。整套檢測工藝流程均經過PLC集中控制，自動化程度高，檢測速度快。
本設備的原理建立在漏磁場基本理論上。將鐵磁工件置于磁場中磁化，在工件中建立一感應磁場，當工件表面存在缺損且方向與感應磁場方向成某一角度時，感應磁場的磁力線便不會連續而泄出工件表面形成漏磁場，在缺損兩側形成磁極。磁粉散布于工件表面，工件上的磁不連續而形成磁極吸附磁粉，磁粉的堆積形成磁痕，磁痕的外觀示出缺損的長度、走向，輪廓等一系列圖象，從而顯示缺損所在。
前橋磁粉探傷機技術指標和參數
|
序號 |
技術指標 |
技術參數 |
|
1 |
設備結構 |
臥式機電分體 |
|
2 |
場地要求 |
無中頻爐電磁波干擾 |
|
3 |
輸入電源 |
380V 50HZ 三相四線 |
|
4 |
周向磁化電流 |
AC：0一6000A無極可調，帶斷電相位控制功能 |
|
5 |
縱向磁化磁勢 |
AC：0一16000AT無極可調，帶斷電相位控制功能 |
|
6 |
磁化電流跟蹤精度 |
±5%以內 |
|
7 |
探傷節拍 |
8小時300件左右 |
|
8 |
暫載率 |
20% |
|
9 |
夾緊行程 |
雙向夾緊行程0-100mm |
|
10 |
磁化方式 |
單周向、單縱向、復合磁化 |
|
11 |
轉動觀察 |
旋轉觀察速度：5-20rpm無級調 速 |
|
12 |
夾緊方式 |
氣動夾緊 |
|
13 |
退磁方式 |
遠離式退磁
|
|
14 |
退磁效果
|
退磁效果、剩磁≤3Gs
|
|
15 |
退磁時間 |
退磁時間≤5秒 |
|
16 |
紫外線強度 |
高強度LED紫外燈，距工件表面380mm處不小于3000μw/cm2 |
|
17 |
靈敏度 |
標準2號試片、50/100試片與人工裂紋試件顯示清晰 |
|
18 |
移動線圈 |
雙移動線圈 |
|
19 |
運行方式 |
手動與自動控制兩種 |
|
20 |
電極間距 |
0-2100mm可調 |
|
21 |
尾電極移動方式 |
自動控制 |
|
22 |
儲液箱 |
容量30升 |
|
23 |
總功率 |
滿負荷磁化時、瞬間電流28千瓦 |
|
24 |
設備顏色 |
用戶自定義 |
|
25 |
重量 |
約1850Kg |
|
26 |
設備外型尺寸 |
3400mm長X1000mm寬X2200mm高 |
|
27 |
使用環境 |
—10℃—+40℃，相對濕度≤80% |
|
28 |
貯存環境 |
溫度—20℃—60℃，相對濕度≤70%。無腐蝕性氣體粉塵污染 |

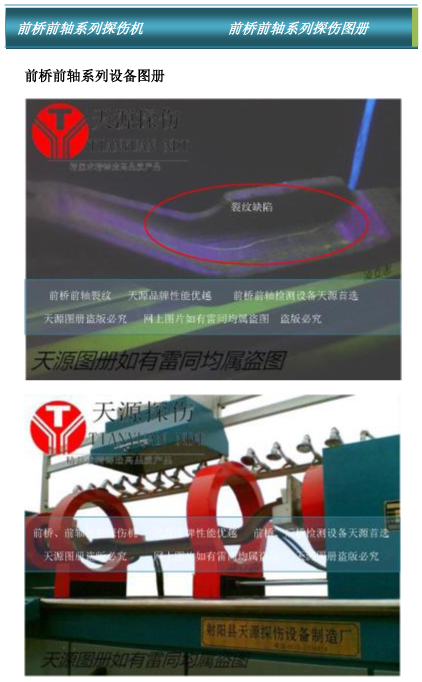

上面這張圖片是后橋探傷的效果圖，您需要訂購前橋、后橋、前軸可以為您量身定制探傷機，您可以撥打熱線咨詢：0515-82336918.
